Blöder Vulkankegel im P3D

Bei mir ist diese Version drauf:


Download Version 1.75 gibt es hier, dann über das Menü des ADE auf Updates checken. Hast du das aktuelle P3Dv4.4 SDK installiert und die Pfade im ADE zu den SDK Tools überprüft?


flightXtreme schrieb:

Kann ich mit einer Water-Mask in der Fototextur eigentlich den Untergrund als Wasser definieren und trotzdem die Fototextur erhalten? Derzeit schrammt meine Libelle noch auf Land, obwohl ich im Flachwasser lande.

Klares Ja. Man kann in sein Luftbild zwei Alphakanäle erstellen.

Der erste Alphakanal bestimmt die Wasserflächen. Zunächst macht man diesen Alphakanal komplett weiß und nur dort wo im Luftbild Wasser im Sim dargestellt werden soll, macht man diese Fläche schwarz.

Der zweite Alphakanal bestimmt die Blendmaske, also jene Bereiche des Luftbilds welche dargestellt werden sollen (weiß) und jene Bereiche die ausgebelndet werden sollen (schwarz).


flightXtreme schrieb:


Und so sieht es im XP aus, da aber mit Ortho4XP und World2XP bebaut.

Das weckt Begehrlichkeiten bei den X-Plane Kollegen

flightXtreme schrieb:

muss nicht einmal im Alpha-Kanal sein. Das kann man ganz gut im .inf File konfigurieren.

Korrekt, man kann die Alphakanäle auch als separate Bilddateien speichern und dann über die INF-Dateie als zusätzliche Quellen (Source) einspeisen. Hatte ich anfangs in einem sehr weit zurückliegenden Projekt so gemacht. War etwas umständlich, bin daher wieder auf die Standardmethode zurückgekehrt :-)

Du meinst mit Graustufen, dass man damit einen weichen Übergang von Land zu Wasser hinbekommt. Das steuert man über die Blendmaske (Aplhakanal 2). Hier kann man dann eine weiche Kante anwenden und bestimmt den Bereich des weichen Übergang selbst. Bin mir nicht mal sicher ob man bei Wassermasken überhaupt einen weichen Übergang anwenden kann, geht ja hier nur um die Abgrenzung Wasser zu Land.

Im Projekt Lindau (Bodensee) wurde das wie folgt gelöst ...

In Photoshop


RGB-Kanäle


Alphakanal 1 (Wassermaske)


Alphakanal 2 (Blendmaske)

In QuantumGIS

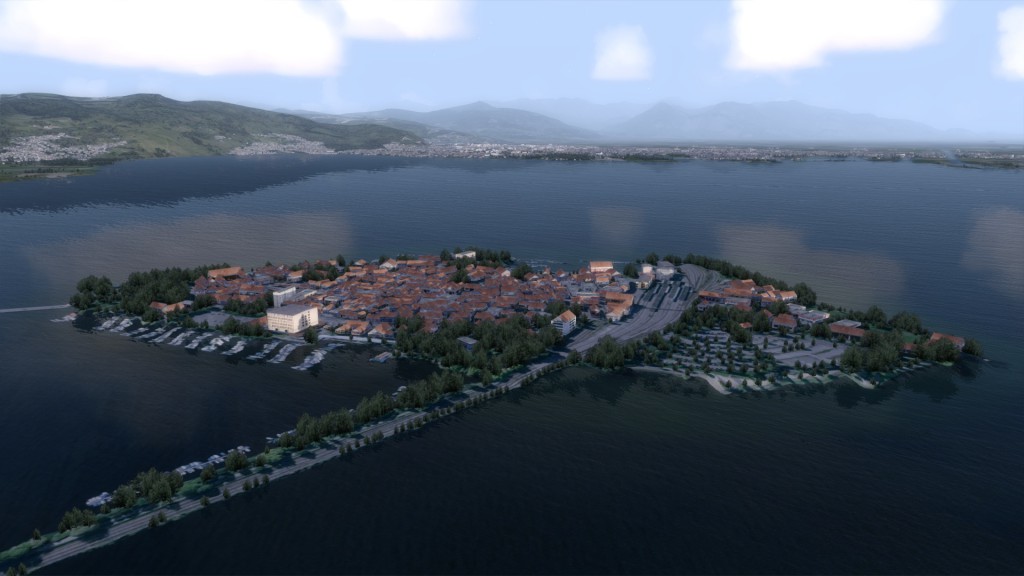

... und im P3D

Hm, vielleicht muss man das am Anfang gar nicht so kompliziert machen. Vielleicht reicht es ja zunächst aus eine Wassermaske zu erstellen. Muss man nicht viel Zeit investieren am Anfang. Aber ohne Zweifel, das sieht jetzt schon top aus!
